视频监控系统是什么,有哪些产品组成?

时间:2015-05-02 09:16 来源:网络资源 作者:十堰诚联 点击:

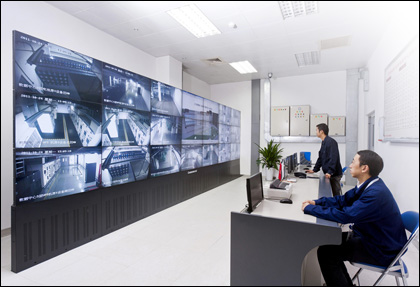

十堰诚联视频监控系统01

  视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统,它可以通过遥控摄象机及其辅助设备(云台、镜头等)直接观看被监视场所的情况,一目了然;同时它可以把被监视场所的图象和声音全部或部分的记录下来,这样就为日后对某些事件的处理提供了方便条件及重要依据,同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行,使防范能力更加强大。

  学校考场解决方案连锁商铺解决方案 医疗卫生解决方案超市商场解决方案 娱乐商所解决方案工厂仓库解决方案 道路监控解决方案酒店会所解决方案 停车场解决方案网吧酒吧解决方案 幼儿园解决方案小区别墅解决方案

十堰诚联信息技术有限公司专业提供视频监控整体解决方案

服务电话:0719-8028688 18907282528

  安全防范技术的器材、设备以及由其组成的系统能对入侵者做到快速反应,并及时发现和抓获罪犯,对犯罪分子有强大的威慑作用。而安全防范技术又能及时发现事故的隐患,预防破坏,减少事故和预防火灾,所以它是公安保卫工作中很重要的预防手段。

  1.前端设备

  安装在监视现场的设备称为“前端设备”。前端设备通常包括:摄像机、摄像机镜头、摄像机防护罩、旋转云台、解码器和安装支架等。带有功能的系统,安装有探测器。带有安全防范报警功能的系统,安装有各种类型的报警探测器,具有联动功能的系统,安装有报警联动照明设备、红外线灯以及其他控制设备。

  2.传输系统

  由前端摄像机摄取的视频电视信号、探测器拾取的声音信号、报警探测器发出的报警信号以及主控设备向前端设备传送的控制信号以及供电电源等,都要通过一定的传输媒体进行传送。传输系统可以是有线传输方式、无线传输方式、微波传输方式、光纤传输方式、双绞线平衡传输方式和电话线传输等多种传输系统方式。在一些较复杂的闭路电视监控系统中,可以同时使用多种传输系统。

  3.主控系统设备

  主控系统设备包括对前端系统的控制设备和对安全防范现场前端设备传送回来的视频电视信号、声音信号和报警信号进行处理、显示和传送的设备。

  通常使用的主控系统设备有:多媒体计算机,视音频切换器、视频分配放大器、云台镜头控制器、画面分割器或多画面处理器、数字视频场开关、字符发生器、视频报警器、矩阵系统控制主机、控制键盘、录像机、显示器(或电视机)、视频打印机、摄影仪、联动控制器、警灯、警号、直流稳压电源、UPS交流净化稳压电源或交流净化稳压电源、控制台和电视柜(电视墙)等设备组成。

  闭路电视监控系统根据不同的主控系统设备的不同组合,可以分成切换器控制闭路电视监控系统(小型闭路电视监控系统)、矩阵控制闭路电视监控系统(常用闭路电视监控系统)和多媒体闭路电视监控系统几种类型。

  以下是主要设备器件介绍。

  1、摄像机:

  摄像机是将现场图像变成视频信号的设备,基本参数有;成像器件(目前基本采用CCD固定成像元件)、电源种类(220V AC,24V AC,12V DC等)、信号种类(彩色/黑白)、最低照度(LUX),是否带逆光补偿、分辨率、靶面尺寸、镜头接口( C/CS)等。

  2、镜 头:

  镜头是将观察目标的光像聚焦于CCD成像器件上的元件,根据作用不同可分为常用镜头、特殊镜头(广角镜头、针孔镜头等)两类。其基本参数有:焦距、光圈(自动、手动)、视场角、镜头安装接口(C/CS)、景深等。

  3、云 台:

  云台是控制现场摄像机的设备,其控制的主要功能有摄像机的上、下、左、右旋转、镜头的变焦、接收报警输入、产生报警输出等。

  4、监视器:

  监视器是将现场信号重新显示的设备,作为监控系统的输出部分,是整个系统的重要组成,所以正确选择监视器是影响系统整体效果及可靠性的关键环节。其基本参数有:画面尺寸、黑白/彩色、分辨率等。

  矩阵切换器 矩阵切换器是系统的核心部件,其主要功能有:

  (1)、图像切换 将输入的现场信号切换至输出的监视器上,实现用较少的监视器对多处信号的监视。

  (2)、控制现场 可控制现场摄像机、云台、镜头、辅助触点输出等。

  (3)、RS-232通信可通过RS-232标准端口与计算机等进行信息通讯。

  (4)、可选的屏幕显示 在信号上叠加日期、时间、视频输入变编号、用户定义的视频输入或目标的标题、报警标题等以便监视器显示。

  (5)、通用巡视及成组切换 系统可设置多个通用巡视多个成组切换。

  (6)、事件定时器 系统有多个用户定义时间,用以调用通用巡视到输出。

  (7)、口令和优先等级 系统可设置多个用户变编号,每个用户有自己的密码,根据用户的优先等级来限制用户使用一定的系统功能。

  (8)、图像处理器 图像处理器是将多路视频信号合成,以便录像和监视和监视的设备。其基本参数有:输入视频信号路数(根据不同型号可有四、九、十六路等多种规格)、单/双工、彩色/黑白、图像效果(像素)、是否带有视频移动报警功能等。

  (9)、录像机 录像机是监控系统的记录和重放装置,根据其录制时间可有24、36、48 、72等多种规格,目前利用电脑硬盘进行数字录象已成为趋势。
